Watt : 250W

Kavaleta : 6 mm

Volt : 12V

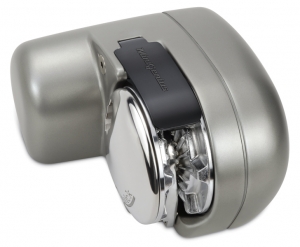

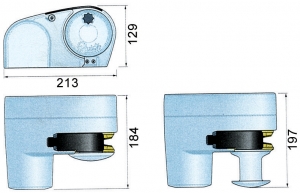

Quick Mini Genius. Tambursuz model.

6/7 metreye kadar tekneler için dizayn edilmiştir. Küçük ve kompakt yapı altında büyük güç ve hızlı zincir sarma imkanı sunar.

Deniz koşullarına tamamen uyumlu AISI 316 paslanmaz çelik, alüminyum, kromaj ve kompozit malzemelerden mamuldür. Üstün kalitesi ve mükemmel dizaynı ile uzun süre servis gereksinimi duymayacak şekilde tasarlanmıştır. CE onaylıdır.

Opsiyonel zincir sayacı bağlantısı için gerekli sensör ırgat üzerine standart olarak monte edilmiştir.

Solenoid ve vinç kolu standart ekipmanlardır.

Yatık ırgat
Anodize alüminyum sert okside gövde (250W), kompozit gövde (150W)
Tamburlu
Paslanmaz çelik tambur ve kavaleta kapağı
Zincir kavaletası ile 12/14 mm halat çekme imkanı
Manuel Free-Fall sistemi
Zincir baskı çubuğu
IP66 sınıfı su geçirmez motor
Epicyclical dişli kutusu
6mm kavelata 6mm DIN766, 6mm ISO zincirler için uygun

Motor Gücü : 250W
Voltaj : 12V
Maksimum Çekme: 550 kg
Maksimum Çalışma Gücü: 170 kg
Çalışma Yükü: 50 kg
Çalışma Yükündeki Amperaj: 33 A
Sarma Hızı: 29 mt/dak.
Sarma Hızı(Çalışma Yükünde): 22 mt/dak.
Tambursuz Ağırlık: 9 kg
Tamburlu Ağırlık: 10.5 kg
Uygun Tekne Boyu: 6-7 m
